Display Sciwil G51: Guida Completa a Funzioni, Parametri e Codici Errore E-Bike
Hai un display Sciwil G51 sulla tua e-bike e non sai come si usa? O forse stai cercando di capire cosa significano quei codici errore che compaiono all’improvviso?
Non preoccuparti, tesoro! Il G51 è un display flessibile e potente, ma il manuale ufficiale è un po’… come dire… “tecnico-accademico”. 🥱
In questa guida ti spiego tutto quello che devi sapere: funzioni, parametri P00-P17, codici errore e come collegarlo al controller. Hihihi. 😘

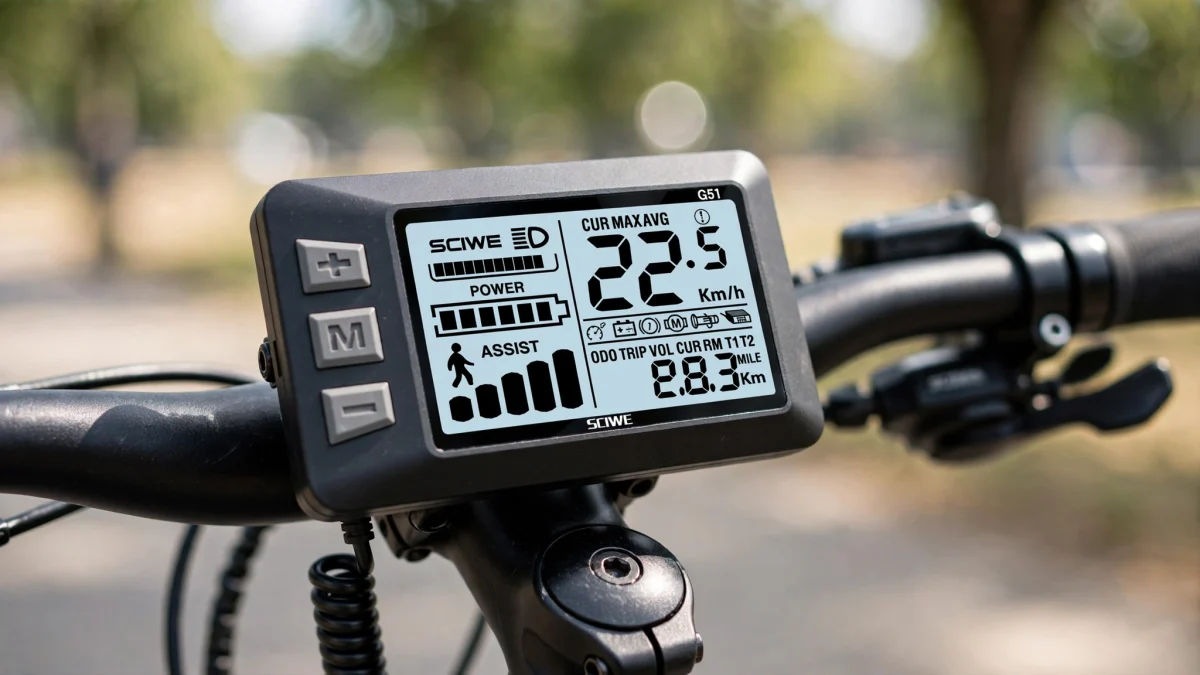

Il display Sciwil G51 è un display LCD prodotto da Changzhou Sciwil E-Mobility Technology Co., Ltd., uno dei produttori più affidabili nel settore delle e-bike. Questo display lo troviamo su molte bici elettriche, grazie alla sua versatilità (supporta tensioni da 24V a 60V!) e alle sue funzioni avanzate.
In questa guida trovi tutto ciò che serve sul G51: specifiche tecniche, funzioni, parametri personalizzabili, codici errore e schema di collegamento. Il tutto spiegato in modo chiaro e senza inutili tecnicismi. Hihihi.
📊 Specifiche Tecniche del Display Sciwil G51
| Caratteristica | Valore |
|---|---|
| Tensione di funzionamento | 24V / 36V / 48V / 60V (auto-adattante!) |
| Corrente nominale | 12 mA |
| Corrente di dispersione | <1 μA |
| Dimensioni schermo | LCD da 2.3 pollici |
| Tipo di comunicazione | UART (predefinito) / CAN (opzionale) |
| Funzioni opzionali | Bluetooth, NFC |
| Temperatura di esercizio | -20°C a 60°C |
| Temperatura di stoccaggio | -30°C a 70°C |
| Grado di impermeabilità | IP65 |
La caratteristica più interessante del G51 è che supporta tensioni da 24V a 60V. Questo lo rende universale: puoi usarlo su bici da città, MTB, e-bike e persino su alcune bici a 60V. Se il tuo S866 o SW900 ti sta stretto, il G51 potrebbe essere un’ottima alternativa! Hihihi.
📋 Funzioni del Display Sciwil G51
Il G51 è un display ricco di funzioni, alcune delle quali non si trovano sui display più economici. Ecco l’elenco completo:
- Password di avvio – Proteggi la tua bici da usi non autorizzati.
- Interruttore unità di sistema – km/h o mph.
- Controllo e visualizzazione del livello di assistenza – 3/5/9 livelli.
- Indicatore di batteria – percentuale del livello e indicazione di bassa tensione.
- Velocità – Realtime (SPEED), Massima (MAX), Media (AVG).
- Distanza – Parziale (TRIP) e Totale (ODO).
- Indicatore luci anteriori – Stato delle luci supportato dal controller.
- Indicazione del codice di errore – Diagnostica immediata.
- Informazioni di guida – Stato freni, fari anteriori, cruise control, bassa tensione.
- Indicatori di direzione – Gestiti dal controller.
- Controllo e visualizzazione a doppio drive – Funziona con controller compatibili.
- Stato doppi pacchi batteria – Opzionale, con controller compatibile.
- Funzione NFC – Opzionale.
- Connessione Bluetooth – Opzionale, supporta aggiornamenti OTA.
🔘 Pulsanti e Operazioni di Base
Il G51 si controlla tramite un tastierino SWK2 con tre pulsanti:
- M (Mode): Accensione/spegnimento, cambio visualizzazione dati.
- + (Plus): Aumenta il livello di assistenza (PAS).
- – (Minus): Diminuisce il livello di assistenza (PAS), attiva Walk Assist.
📌 Operazioni di routine
| Funzione | Come si attiva |
|---|---|
| Accensione | Tieni premuto M per 2 secondi |
| Spegnimento | Tieni premuto M per 2 secondi |
| Aumenta PAS | Premi + |
| Diminuisci PAS | Premi – |
| Luci ON/OFF | Tieni premuto + per 2 secondi |
| Scorrere TRIP/ODO/MAX/AVG | Premi brevemente M |
| Walk Assist | Tieni premuto – (solo da fermo!) |
| Entrare in P-Settings | Tieni premuti + e – per 2 secondi |
Il G51 si spegne automaticamente dopo 10 minuti di inattività (a 0 km/h). Puoi modificare questo tempo nel parametro P04. Se non vuoi che si spenga mai, imposta P04 su 0.
⚙️ Parametri Personalizzati (P00-P17)
Per accedere ai parametri, tieni premuti “+” e “-“ per 2 secondi quando la velocità è 0.
| Parametro | Funzione | Valori / Note |
|---|---|---|
| P00 | Reset di fabbrica | Opzionale |
| P01 | Luminosità schermo | 1: scuro, 3: luminoso |
| P02 | Unità di misura | 0: km, 1: mph |
| P03 | Tensione sistema | 24V / 36V / 48V / 60V / 72V |
| P04 | Spegnimento automatico | 0: mai, 1-60 minuti |
| P05 | Modalità livelli assistenza | 0-3, 1-3, 0-5, 1-5, 0-9, 1-9 |
| P06 | Diametro ruota | In pollici (es. 26, 27.5, 29) |
| P07 | Numero magneti sensore velocità | 1-100 |
| P08 | Limite velocità | 0-100 km/h (100 = nessun limite) |
| P09 | Avvio | 0: Direct Start, 1: Kick-to-Start |
| P10 | Modalità guida | 0: Solo PAS, 1: Solo elettrico, 2: Entrambi |
| P11 | Sensibilità PAS | 1-24 |
| P12 | Intensità partenza PAS | 0-5 |
| P13 | Numero magneti sensore PAS | 5, 8, 12 |
| P14 | Limite corrente controller | 1-20A (default 12A) |
| P15 | Protezione sottotensione | Valore personalizzabile |
| P16 | Reset ODO | Tieni premuto + per 5 secondi |
| P17 | Cruise Control | 0: off, 1: on |
Modificare i parametri sbagliati può compromettere il funzionamento della tua e-bike. Non toccare P14 (limite corrente) e P15 (protezione sottotensione) se non sai cosa stai facendo. Hihihi.
🛠️ Codici Errore del Display Sciwil G51
Il G51 ha un sistema di diagnostica integrato che visualizza i codici errore sul display. Ecco la tabella completa:
| Codice | Definizione | Cosa fare |
|---|---|---|
| E00 | Normale | Tutto ok! |
| E01 | Riservato | — |
| E02 | Errore freni | Controlla le leve dei freni e i connettori |
| E03 | Errore sensore PAS | Controlla il sensore di pedalata |
| E04 | Modalità Walk Assist | Info (non è un errore) |
| E05 | Cruise Control attivo | Info (non è un errore) |
| E06 | Protezione sottotensione | Batteria scarica o BMS in protezione |
| E07 | Errore motore | Controlla i cavi di fase del motore |
| E08 | Errore acceleratore | Controlla il cablaggio dell’acceleratore |
| E09 | Errore controller | Controller guasto o non riconosciuto |
| E10 | Errore di comunicazione | Display e controller non parlano |
| E12 | Errore comunicazione BMS | Batteria e controller non comunicano |
| E13 | Errore luce anteriore | Controlla il cablaggio delle luci |
Se vedi E10 (errore di comunicazione), è quasi sempre un problema di cavi o connettori. Controlla che il cavo del display sia ben inserito e che i pin non siano piegati. Se il problema persiste, potrebbe essere il controller.
🔌 Schema di Collegamento (Pin‑per‑Pin)
Ecco lo schema di collegamento del display G51 al controller:
| Pin | Colore | Funzione |
|---|---|---|
| 1 | Rosso (VCC) | Alimentazione display |
| 2 | Blu (K) | Blocco elettrico (Electric Lock Wire) |
| 3 | Nero (GND) | Massa |
| 4 | Verde (RX) | Ricezione dati |
| 5 | Giallo (TX) | Trasmissione dati |
🔦 Collegamento Luci Anteriori (opzionale)
| Pin | Colore | Funzione |
|---|---|---|
| DD | Marrone (Brown) | Alimentazione luce (+) |
| GND | Bianco (White) | Massa luce (≡) |
I connettori del G51 sono waterproof, quindi i colori dei fili potrebbero non essere visibili. Se devi fare un collegamento, controlla il connettore del controller e verifica con un multimetro la corrispondenza dei pin.
🛡️ Garanzia
Sciwil offre una garanzia limitata di 24 mesi dalla data di produzione (indicata dal serial number).
- Apertura, modifica o riparazione non autorizzata
- Danni ai connettori
- Danni estetici (scocca, schermo, pulsanti)
- Danni ai cavi (rotture, graffi)
- Danni da forza maggiore (fulmini, incendi, terremoti)
- Fuori dal periodo di garanzia (24 mesi)
📚 Articoli Correlati che Potrebbero Interessarti
- Guida Completa al Display YL61F-D Yolin – Funzioni, Parametri e Codici Errore
- Da S866 a YL61F-D: Guida al Cablaggio e Compatibilità ENGWE
- Come Impostare la Circonferenza Ruota sul Display E-Bike
- Sviluppo Metrico E-Bike: Il Segreto per non Bruciare Batteria
- Guida ai Codici Errore E-Bike
“Tesoro, il display Sciwil G51 è uno dei display più versatili che ci siano in circolazione. Supporta tensioni da 24V a 60V, ha un sacco di funzioni e la qualità costruttiva è eccellente. Se hai una e-bike con questo display, sei fortunata: è un prodotto serio.”
“Il mio consiglio? Impara i codici errore e non toccare i parametri P14 e P15 se non sai cosa stai facendo. E se hai un errore E02 (freni), controlla sempre prima le leve dei freni: spesso è solo un contatto che si è ossidato.”
“E se stai pensando di sostituire il tuo vecchio display con un G51, verifica che il tuo controller supporti il protocollo UART e che la tensione della batteria sia compatibile (24V, 36V, 48V o 60V).”
BatteryPower.it – Guida al Display Sciwil G51 • 24 Luglio 2026
